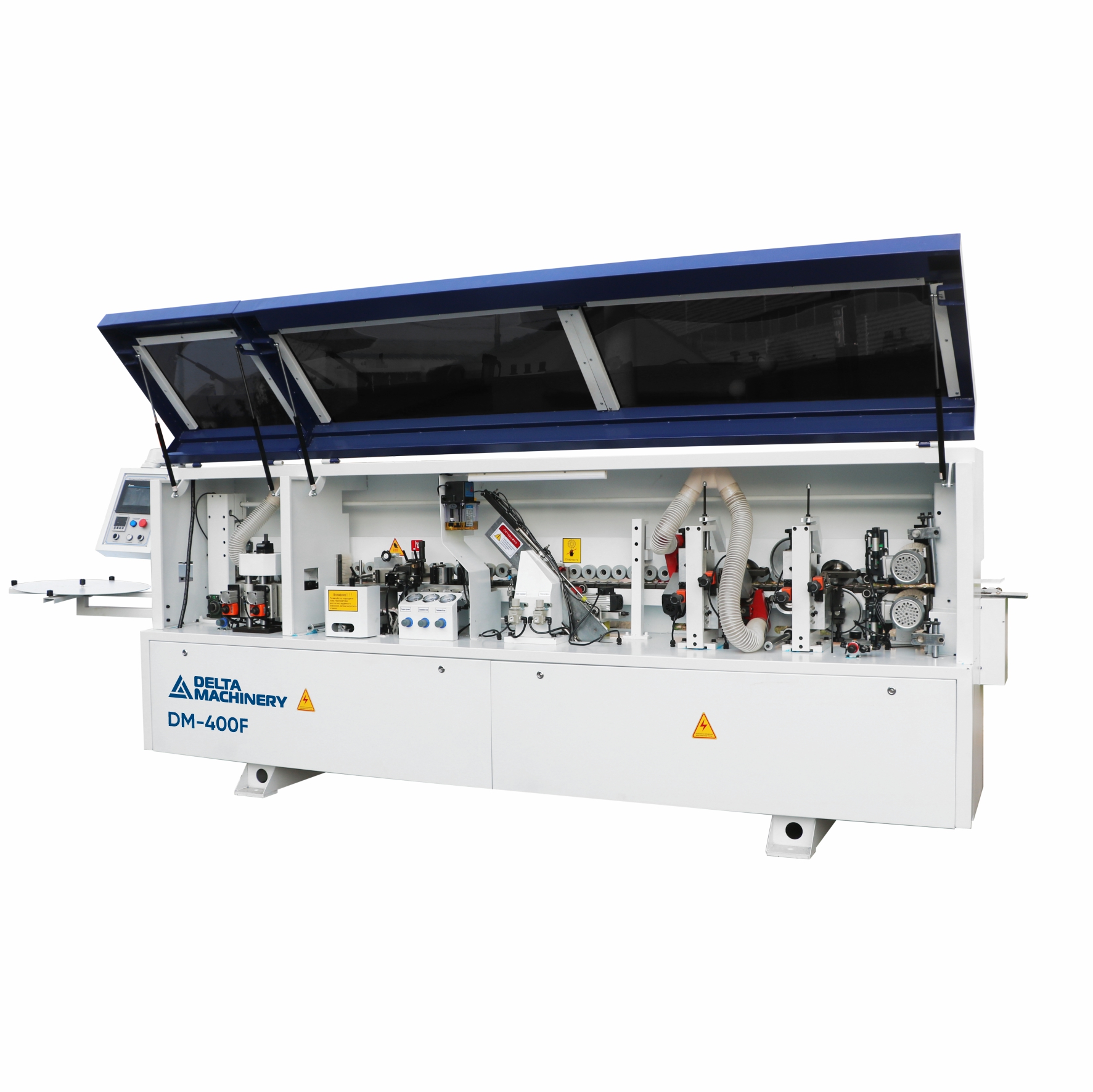

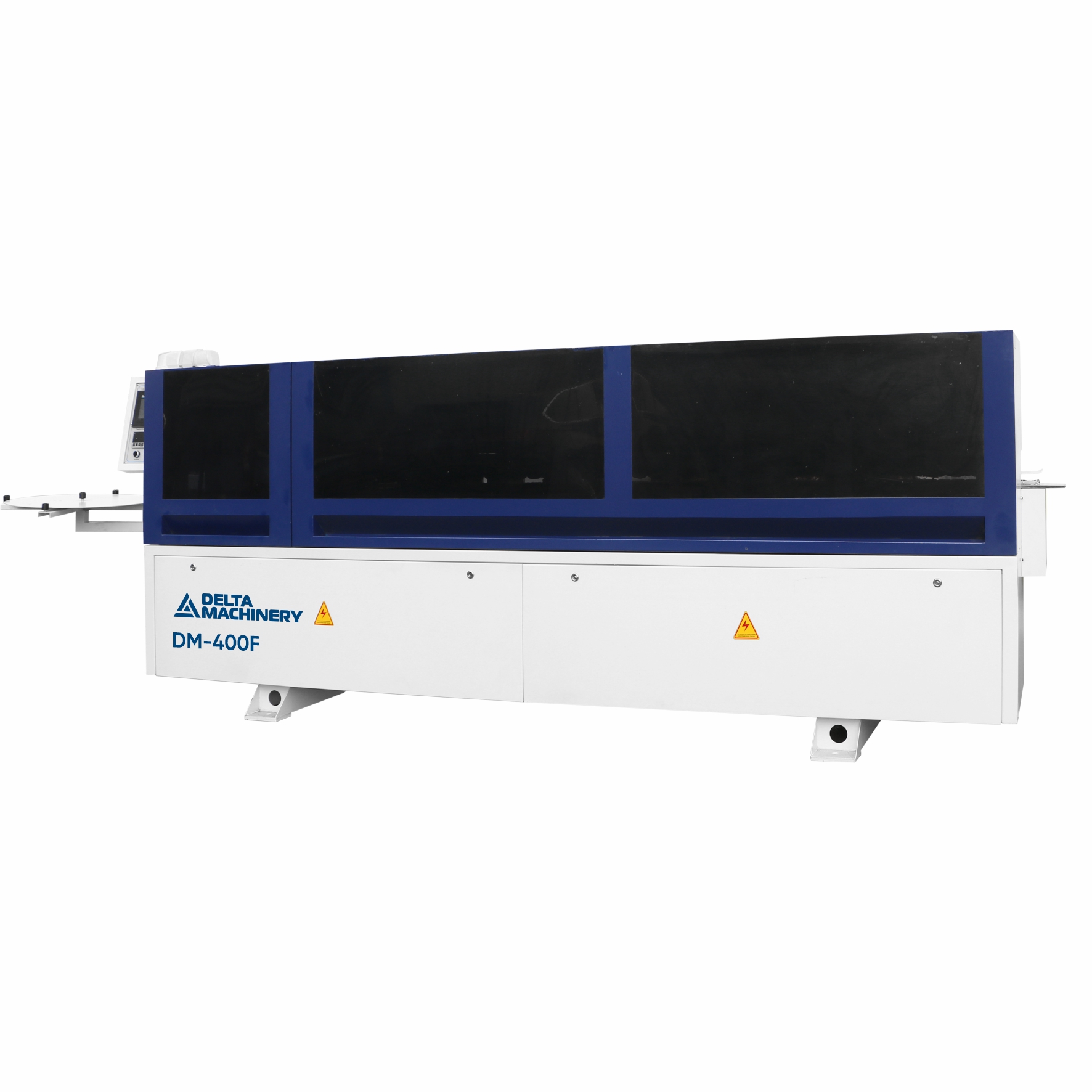

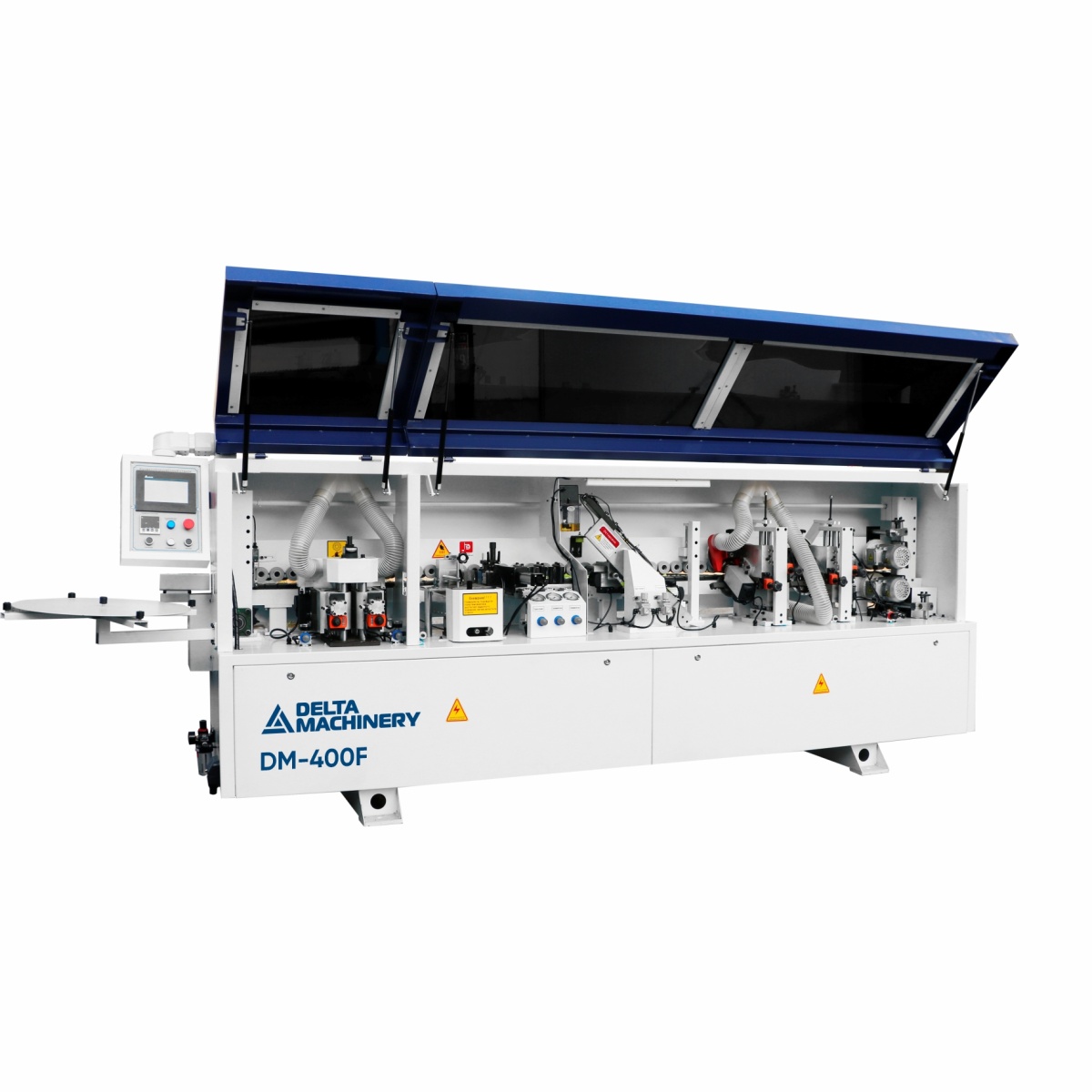

Автоматический кромкооблицовочный станок DELTAMACHINERY DM-400F
Артикул: 01-6185
Общая мощность: 11 кВт
Вес: 1200 кг
- Описание
- Конструктивные особенности
- Технические характеристики
- Транспортные данные
- Документация
- Видео
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
ПУЛЬТ УПРАВЛЕНИЯ
Информативный и интуитивно понят-ный в управлении пульт PLC c информированием о работе системы станка и активацией рабочих узлов.
ОПОРНЫЙ КРОНШТЕЙН
Позволяет позиционировать пульт управления в любой удобной оператору плоскости, в том числе под углом.
БЛОК ПОДГОТОВКИ ВОЗДУХА
Регулировка давления и точный контроль подачи воздуха. Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
СИСТЕМА ОПРЕДЕЛЕНИЯ ИНТЕРВАЛА ПОДАЧИ ДЕТАЛИ
Предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения безопасной работы каждого узла.
СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОЙ ЖИДКОСТИ
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.

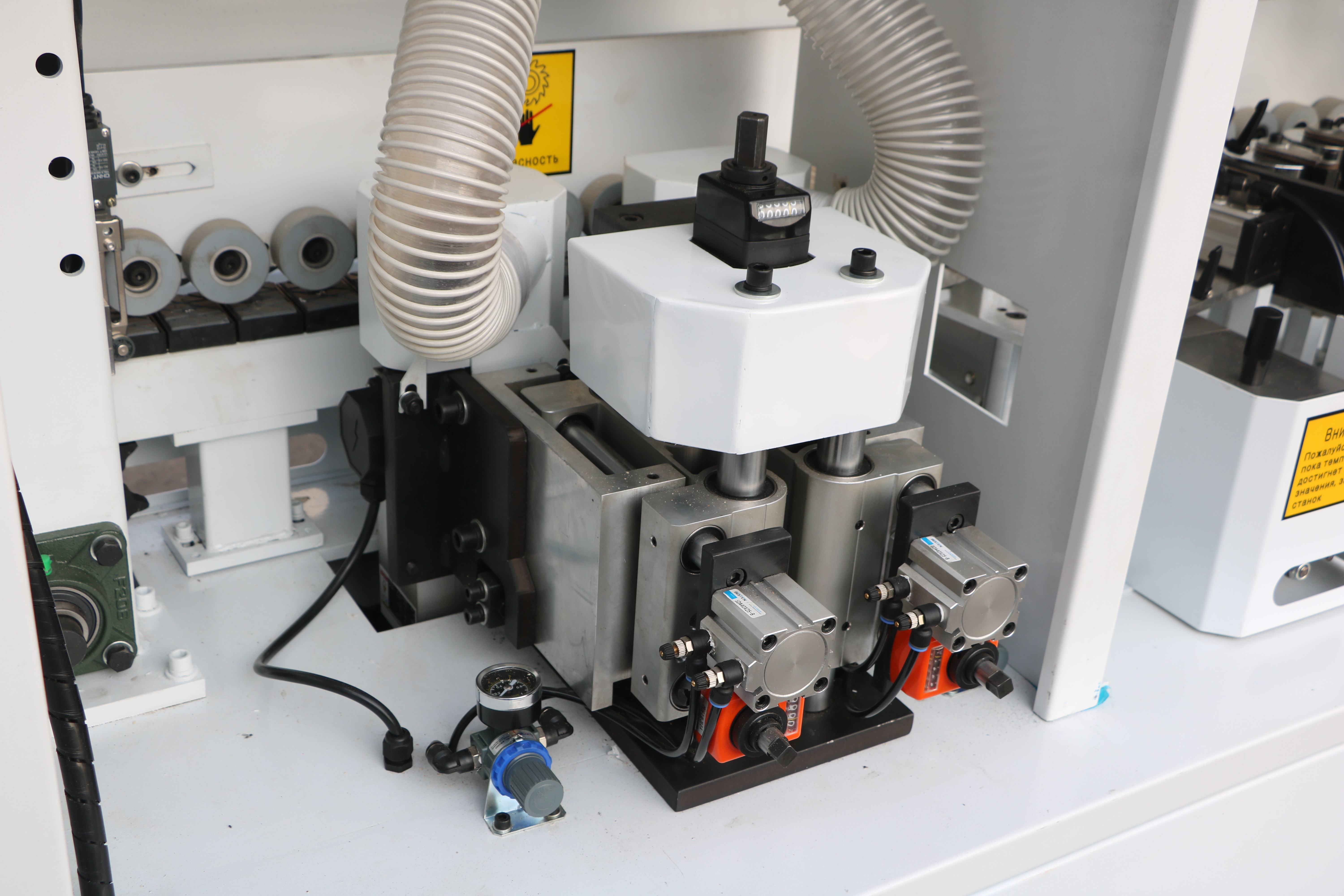

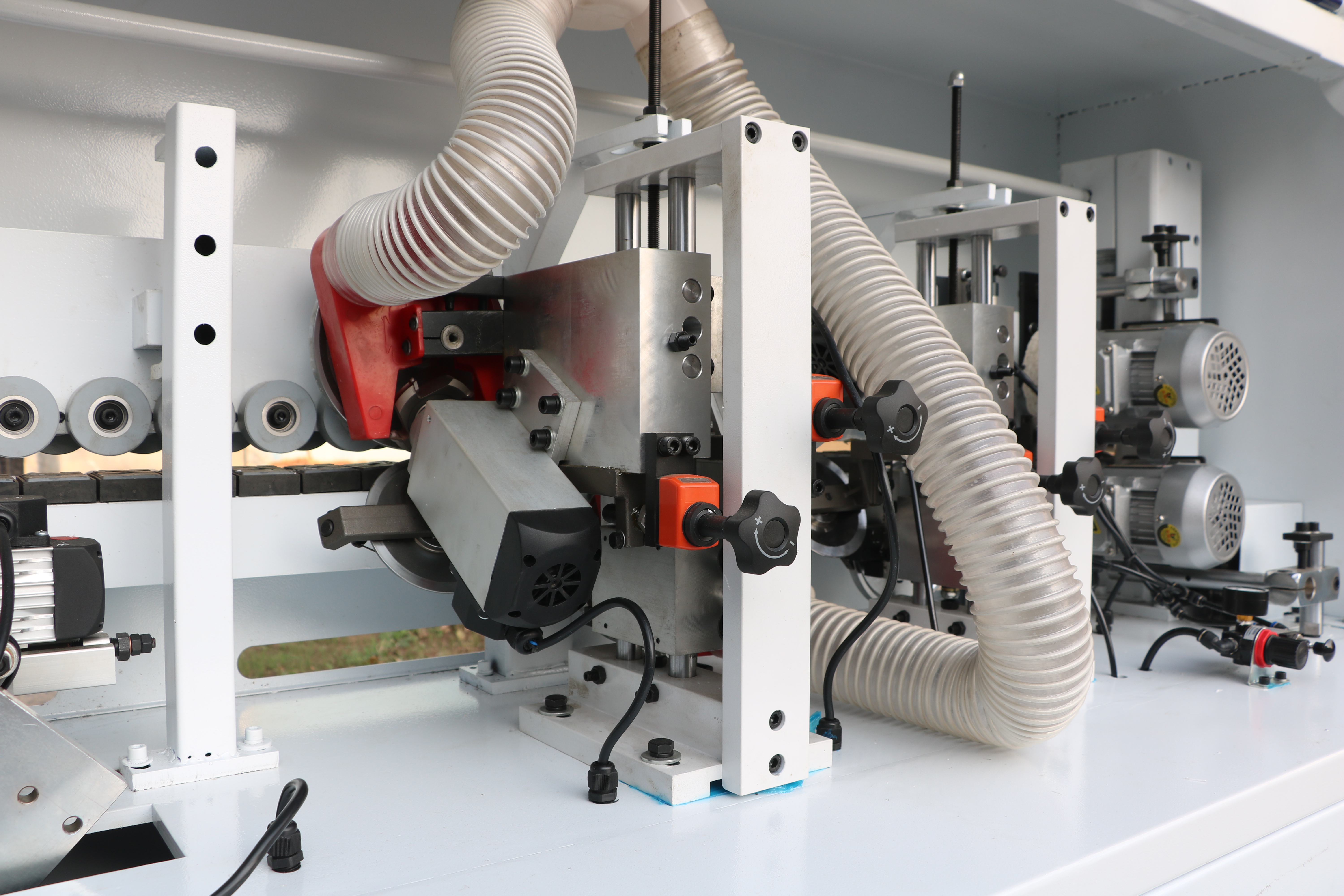

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. Удаляет сколы и паз от подрезной пилы Узел оснащен 2 высокооборотистыми моторами по 1,8 кВт каждый.
РЕГУЛИРОВКА ВЕЛИЧИНЫ ФРЕЗЕРОВКИ
Регулировка величины фрезеровки материала осуществляется с помощью цифрового счетчика.
ЛАМПА НАГРЕВА
Предназначена для прогрева толстого кромочного материала и увели-чения адгезии.

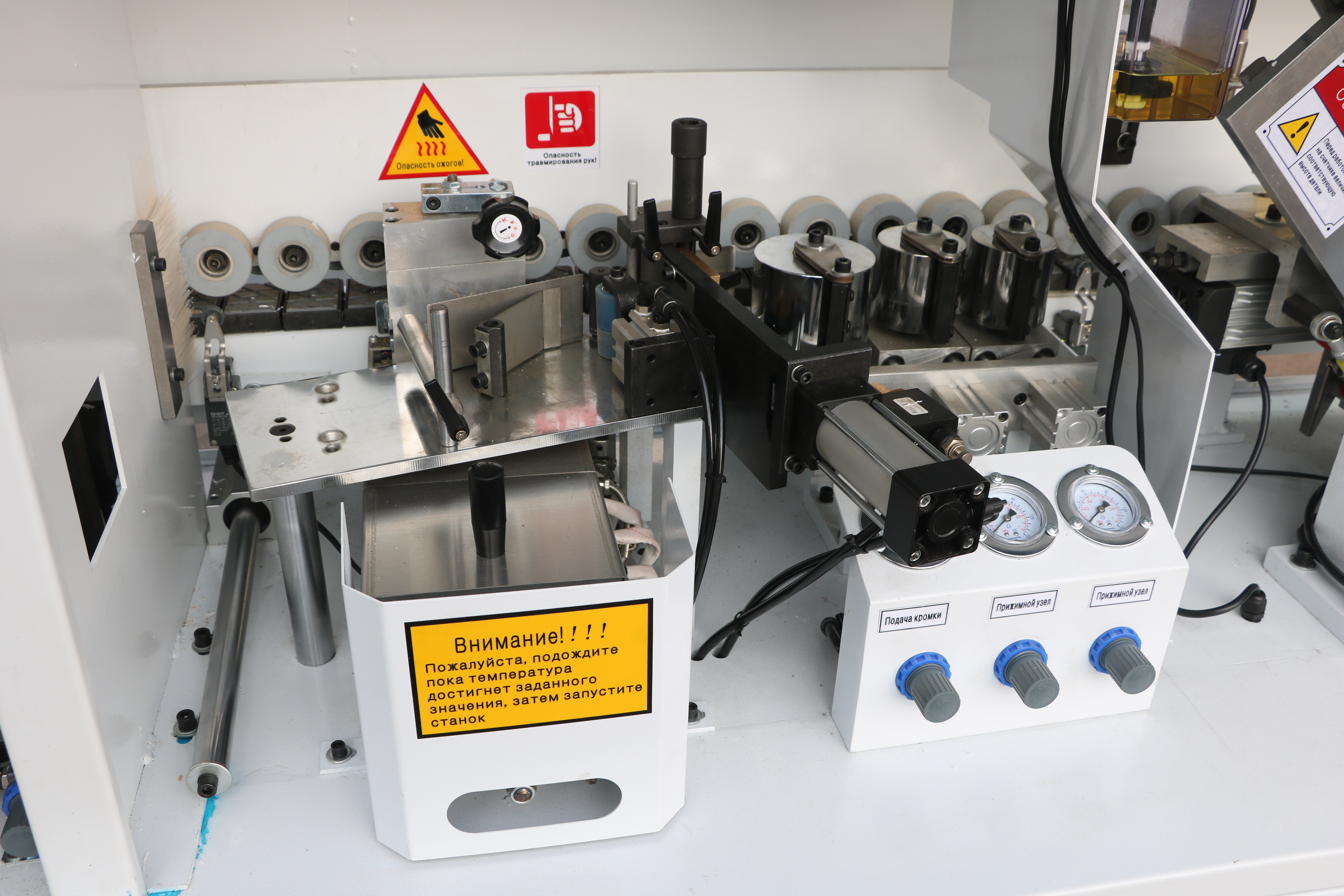

БЫСТРОСЪЕМНАЯ КЛЕЕВАЯ ВАННА
Удобна для очистки и смены клея по цвету или составу, что упрощает обслуживание станка и повышает удобство при работе. Демонтируется со станка за 1-2мин, для демонтажа достаточно ослабить ручку-фиксатор, переключить пневматический переключатель механической блокировки и отщелкнуть эл. разъем.
УСТРОЙСТВО ДЛЯ ОБСЛУЖИВАНИЯ КЛЕЕВОЙ ВАННЫ
Входит в стандартную комплектацию станка. Представляет собой станцию для обслуживания клеевой ванны с термоконтроллером напряжения 220 В. Может быть установлено в любом удобном месте, позволяет быстро и качественно произвести чистку либо замену клеевого материала.

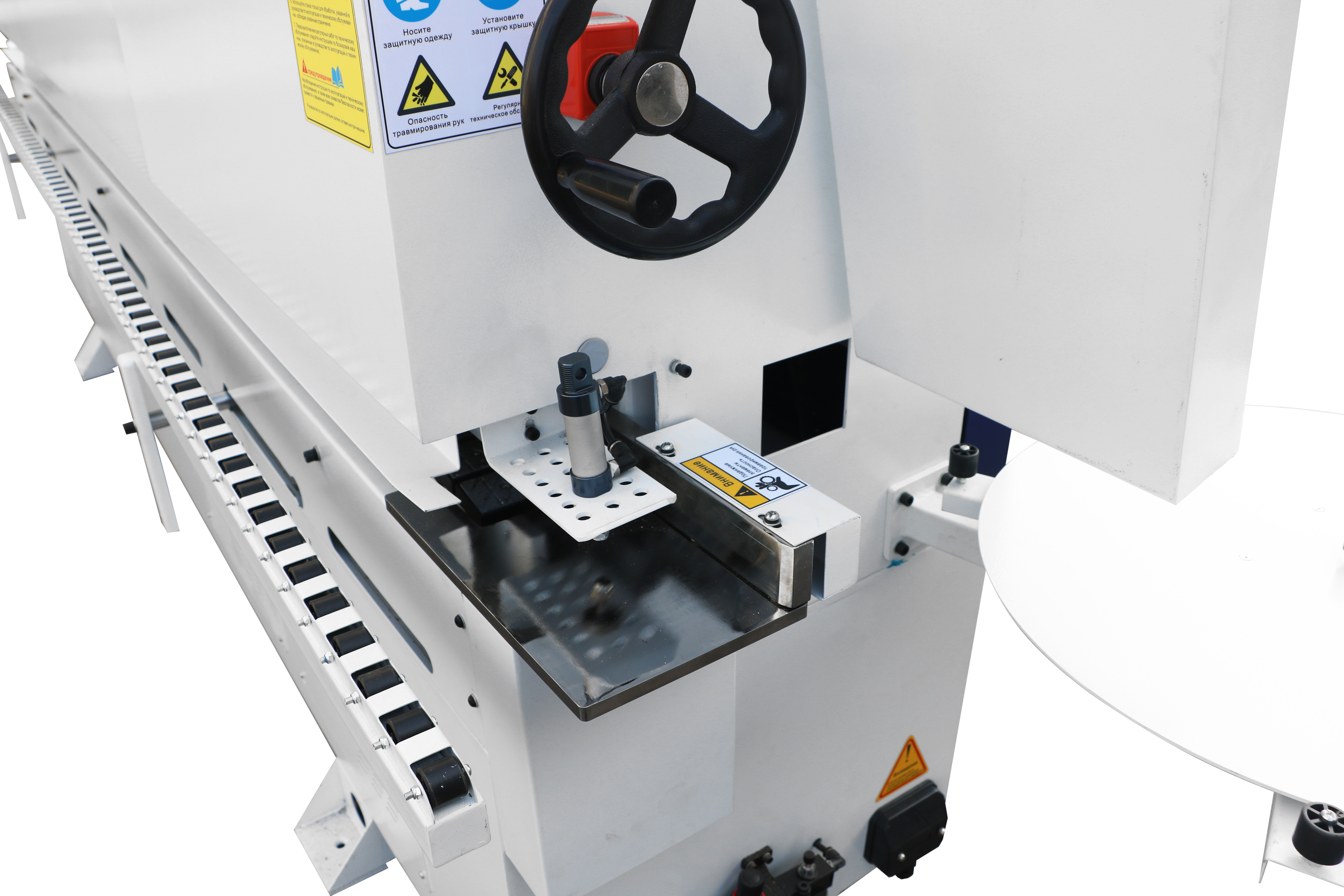

ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ
Соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.
РЕГУЛИРОВКА ВЕРХНЕЙ ПРИЖИМНОЙ ТРАВЕРСЫ
Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 55 мм. Регулируется с пульта на необходимую высоту с помощью электромотора.
УЗЕЛ ПОДАЧИ РУЛОННОГО И ПОЛОСОВОГО КРОМОЧНОГО МАТЕРИАЛА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.
Боковой прижимной ролик с пружинным механизмом и системой об-ратного стопора надежно фиксирует кромочный материал, предотвращая обратный ход кромки в сторону рулона.
БЛОК ПРИЖИМНЫХ РОЛИКОВ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ
Прижимной блок с пневматическим управлением оснащен одним основным и двумя допрессовочными роликами со скребками, давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей. Каждый ролик оснащен индивидуальным пневмоцилиндром.

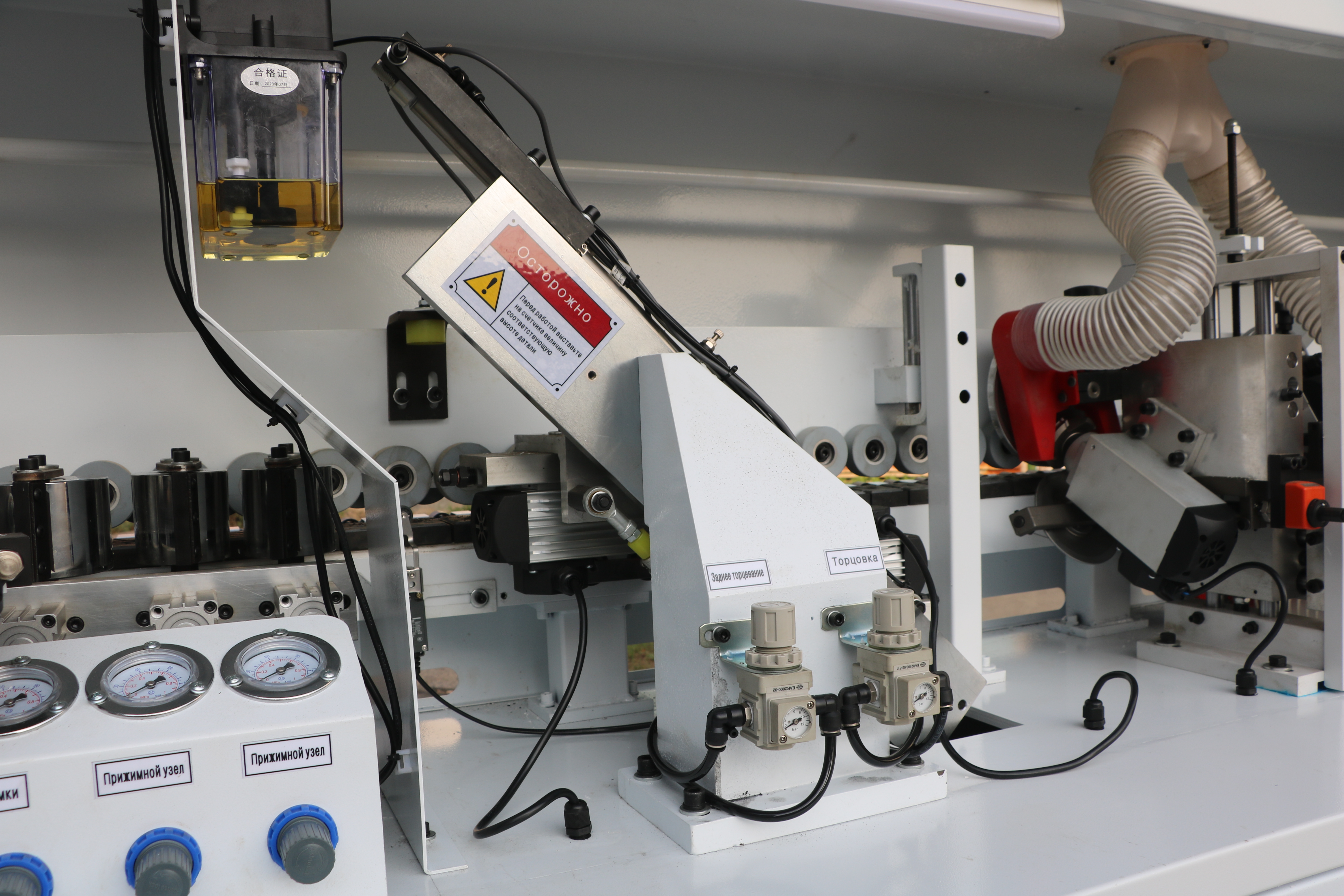

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершают движение по линейным направляющим, обеспечивает точное торцевание в размер.
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Подает смазочный материал в автоматическом режиме, учитывая выставленное на контроллере время сервисного обслуживания.
РЕЛЕ ДАВЛЕНИЯ
Предназначено для обеспечения безопасной и корректной работы торцовочного узла.

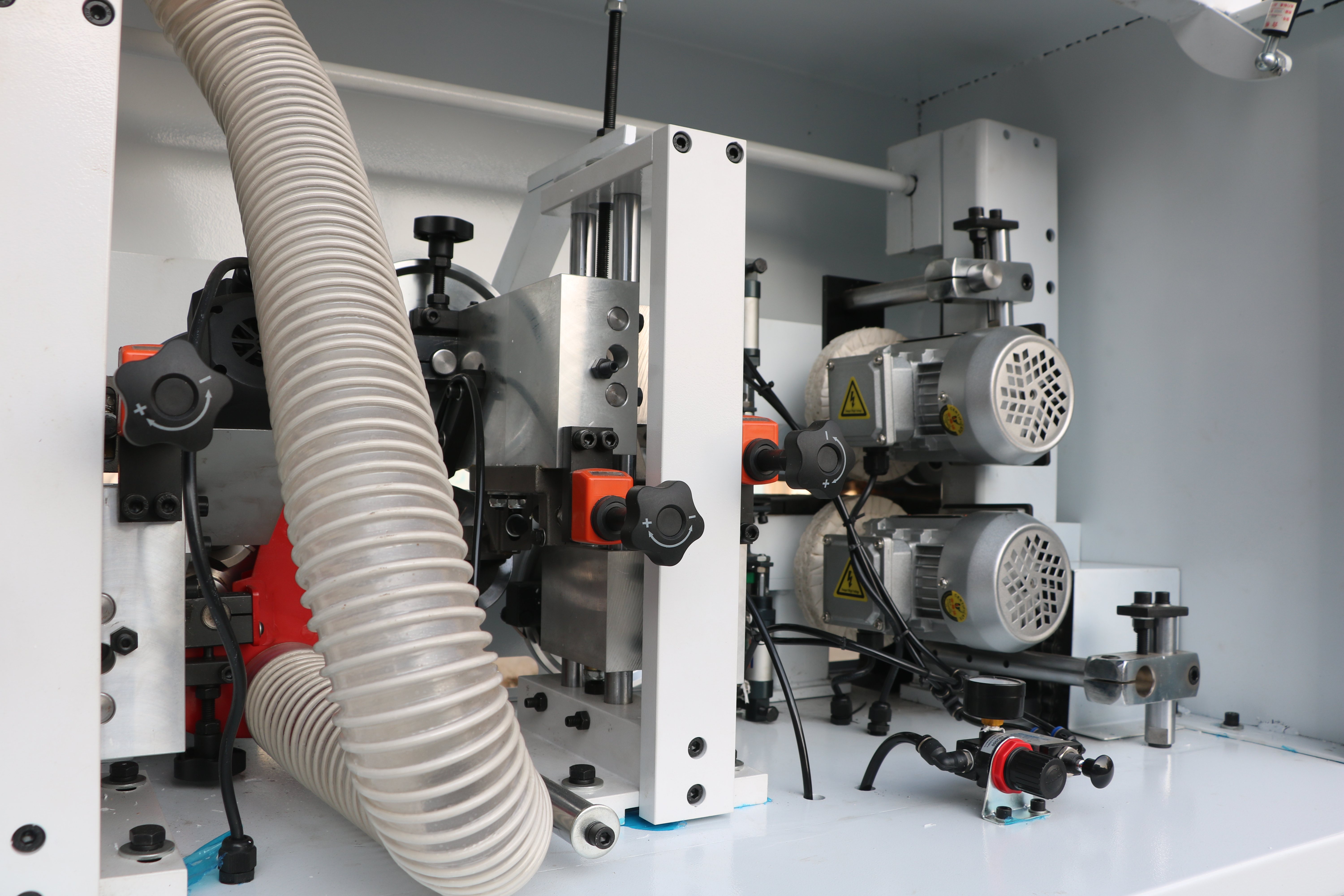

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами с оборотами 18000 об/мин. Узел оснащен 2 фрезами с радиусными ножами.
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2 ММ
Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и радиусными ножами.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали.

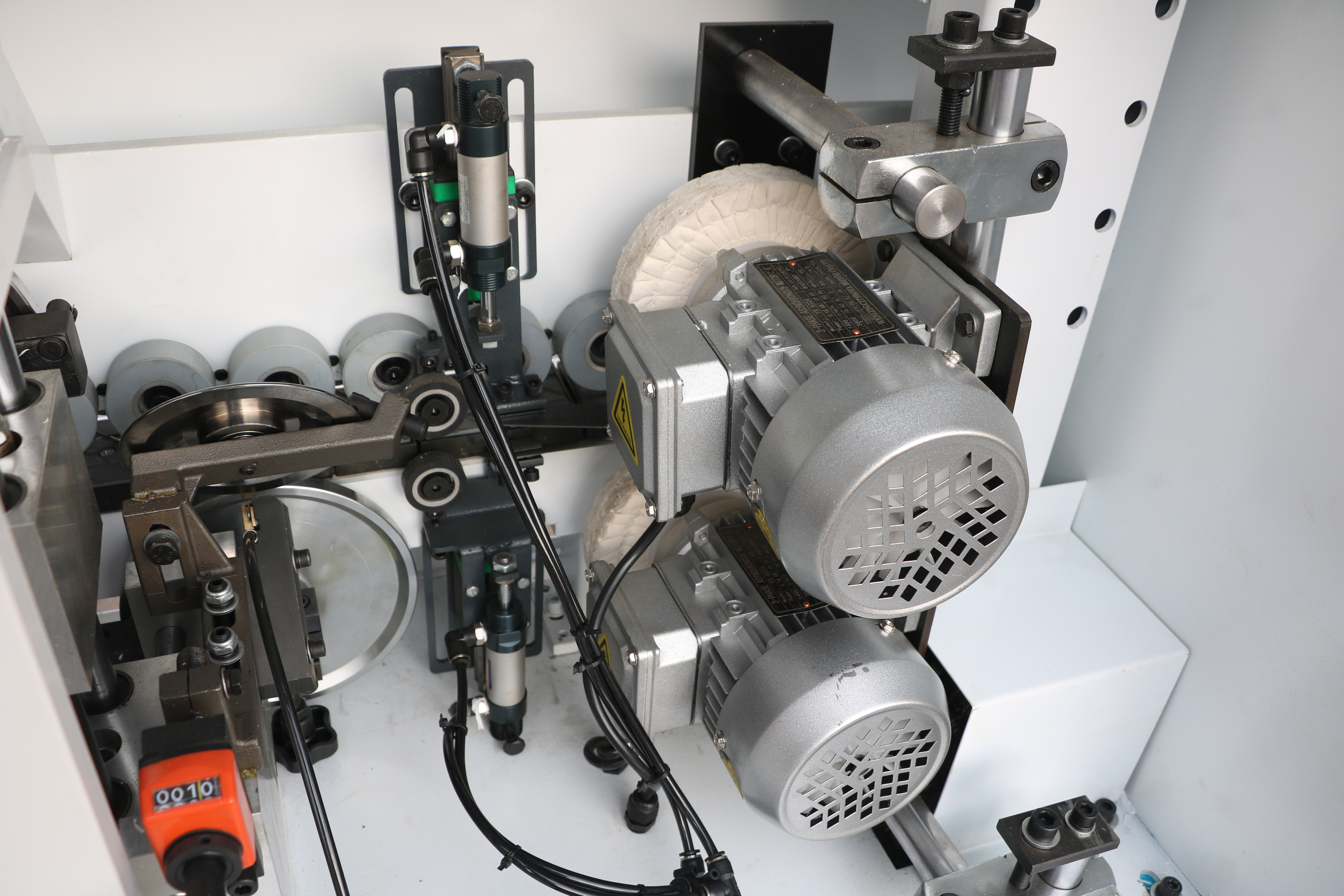

УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
ЭЛЕКТРОКОМПОНЕНТЫ
Для сборки электрошкафа станка применяются только качественные компоненты. Для каждого исполнительного узла используется собственный инвертор.
