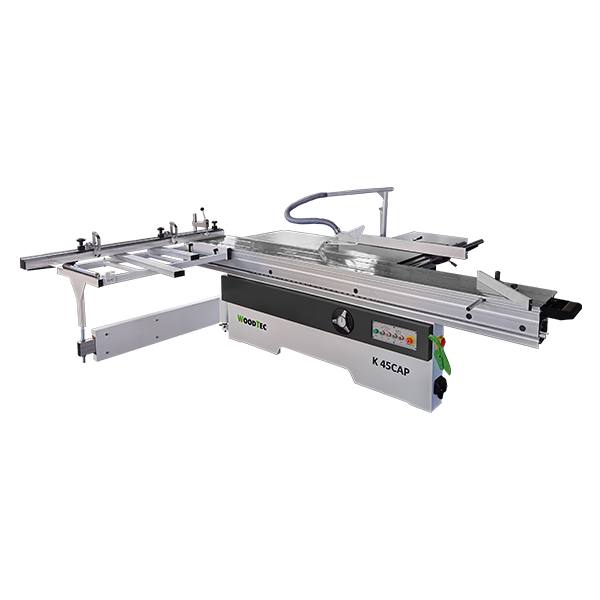

Форматно-раскроечный станок WoodTec K 45САР
Артикул: 62318
- Длина каретки: 3200 мм
- Общая мощность: 6,25 кВт
- Вес: 730 кг
Назначение
Форматно-раскроечный станок K 45САР предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
Схема обработки
Конструктивные особенности

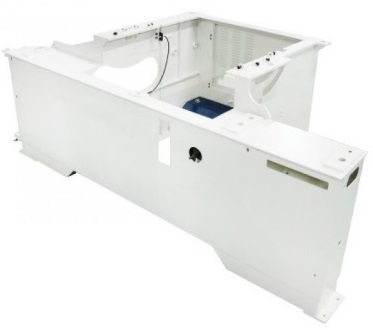

МАССИВНАЯ СТАНИНА
Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.

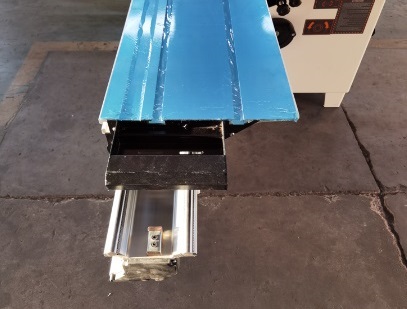

РОЛИКОВАЯ КАРЕТКА
Роликовая каретка, шириной 388 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

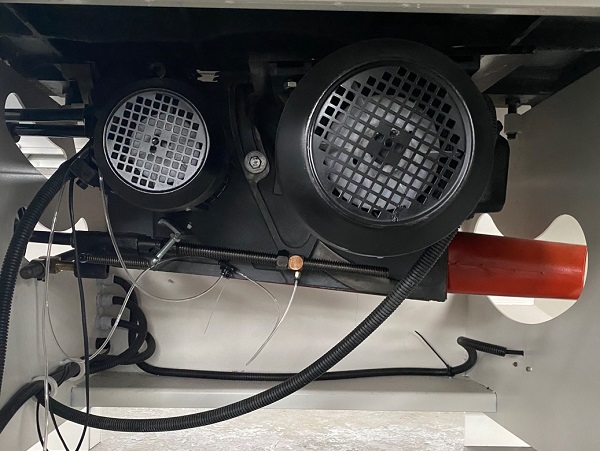

ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

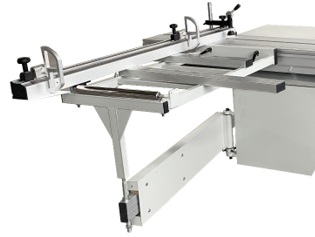

ПОПЕРЕЧНАЯ ЛИНЕЙКА
Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию.
Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.

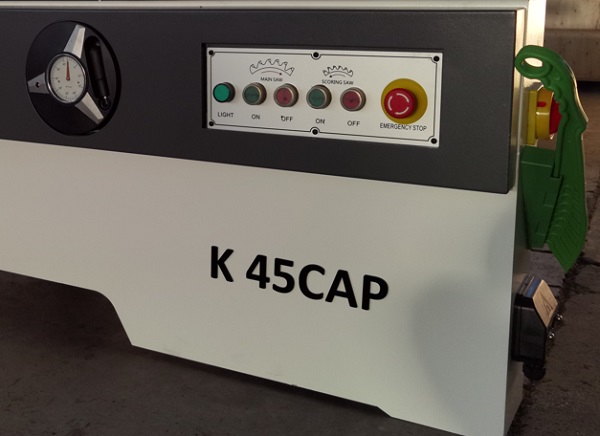

ПУЛЬТ УПРАВЛЕНИЯ
Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основного и подрезной пилы, кнопка аварийного остановки станка.

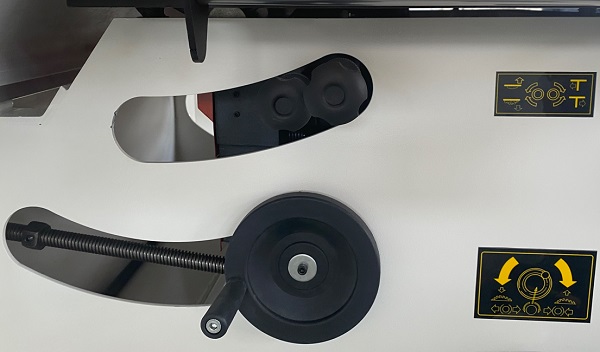

НАСТРОЙКА ПИЛ
Удобная настройка работы подрезной и основной пил на боковой стенке станка.

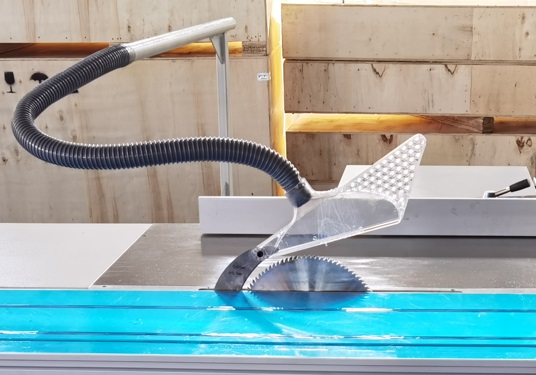

ЗАЩИТНЫЙ КОЖУХ
Станок имеют в своей комплектации защитный кожух с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном.
ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА
Станок оснащен системой наклона пильного узла до 45 градусов. Механическая настройка и индикация угла, располагается на передней части станка в зоне работы оператора, что позволяет осуществлять точную и быструю установку.

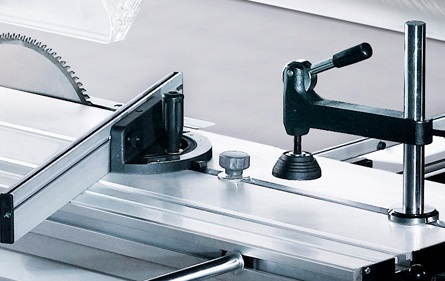

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ И ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА
В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов.
