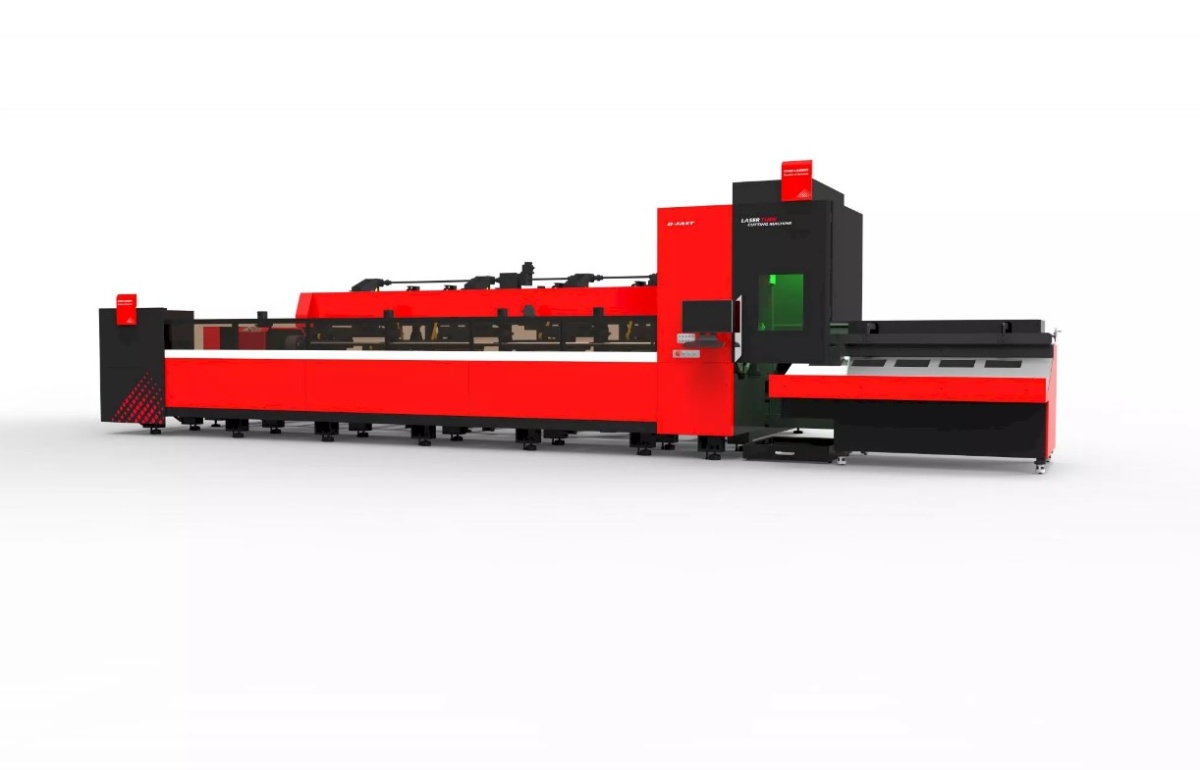

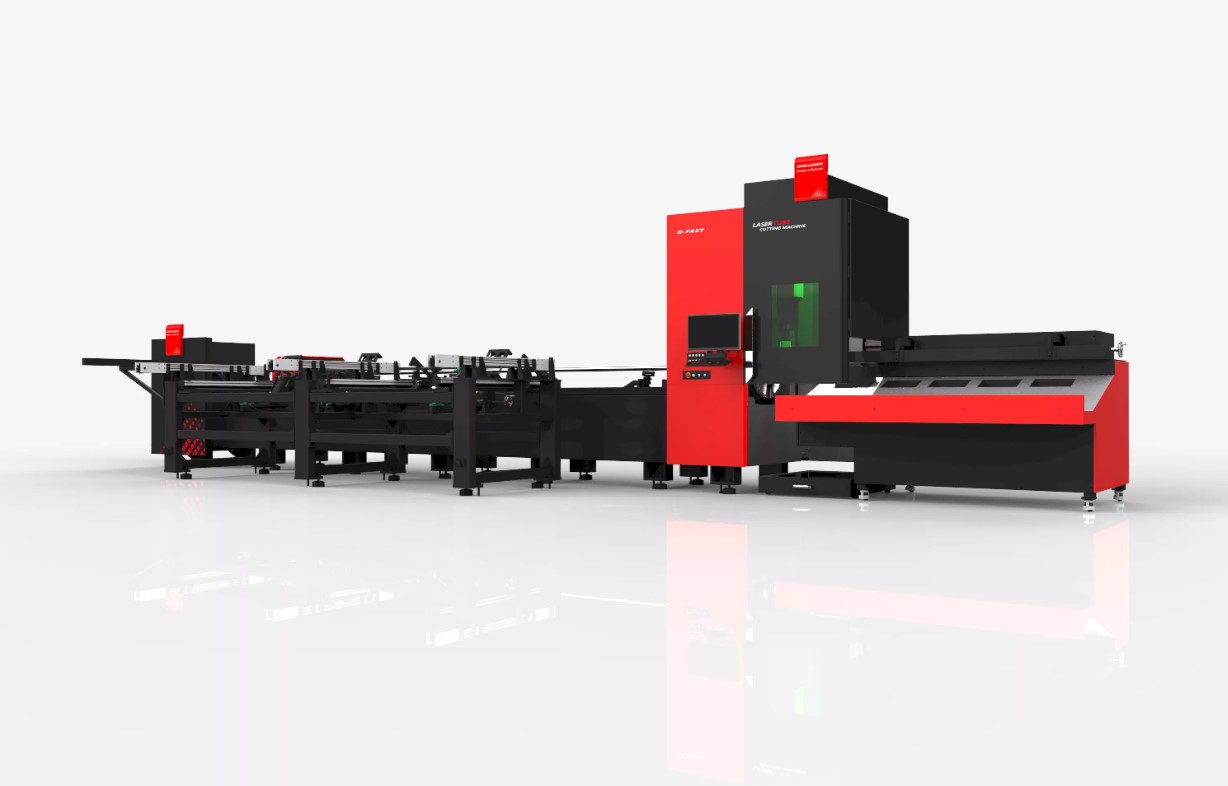

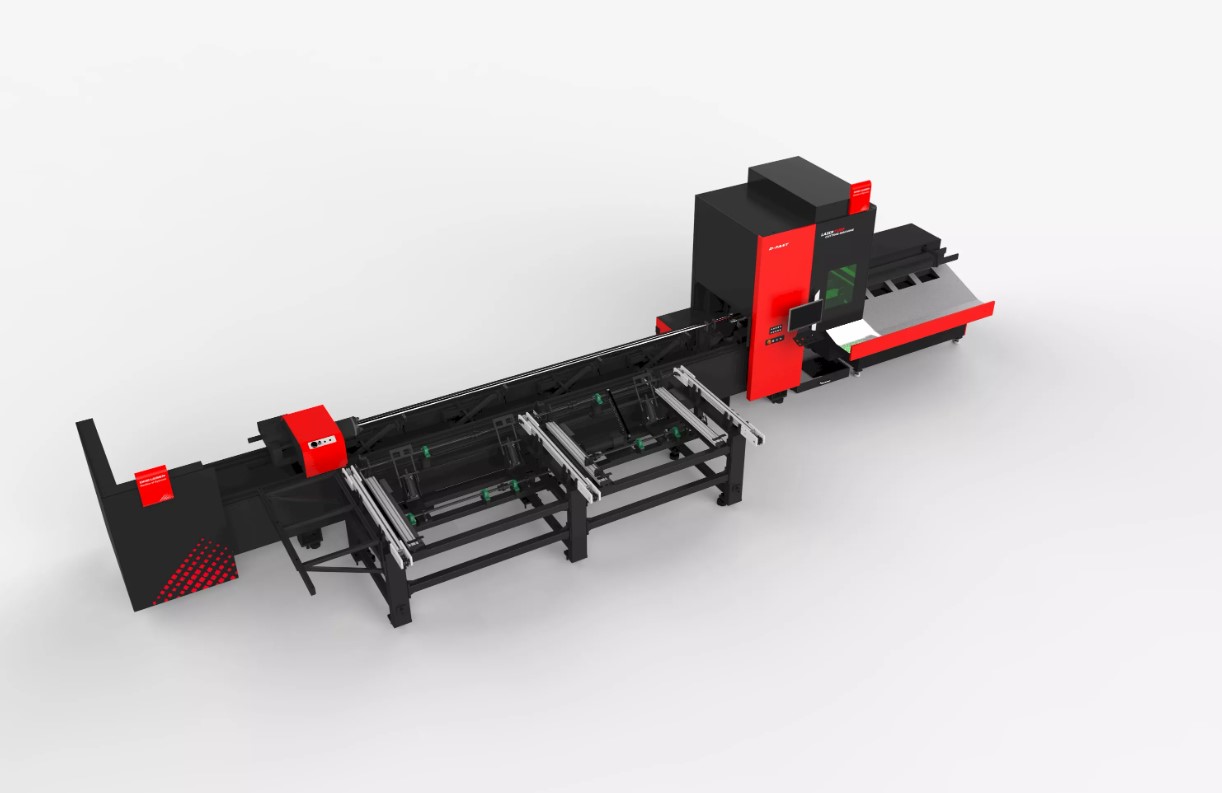

Промышленный лазерный станок D-Win T320, 2-4 кВт

Коротко об оборудовании

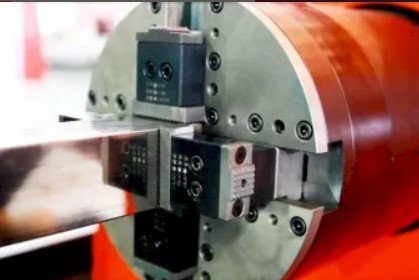

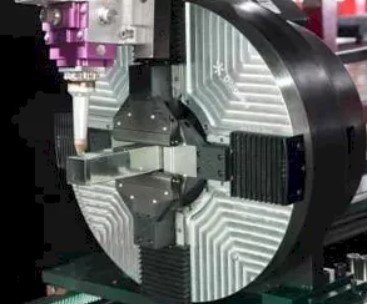

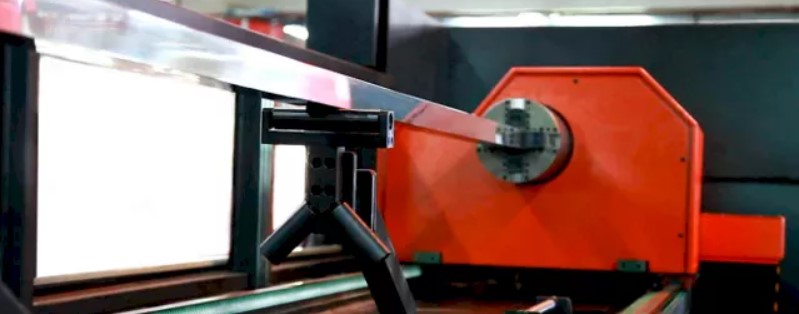

Станки D-WIN для лазерной резки труб — это современные автоматизированные комплексы, разработанные для обработки профилей и резки труб с применением новейших независимых исследований в области систем лазерной резки и контроля труб после резки. В комплектацию станка включены: поддерживающее и подающее устройства, магазин заготовок, поворотная ось и специальный патрон для зажима деталей. Это специальные станки для резки труб с высокой степенью автоматизации, высокой производительностью и высокой экономической эффективностью.

Назначение

Обрабатываемые детали: профили, круглые трубы, квадратные трубы, прямоугольные трубы, овальные трубы и т. д.,

Обрабатываемые материалы: углеродистые стали, нержавеющие стали, алюминиевые сплавы, и т.д.

Наибольшее применение такие станки находят в отраслях:

• Изготовления спортивного оборудования;
• Нефтехимического машиностроения;
• Изготовления сельскохозяйственной техники;
• Производства мебели;
• Строительства;
• Производства строительной техники;
• Изготовления пищевого оборудования;
• Изготовления рекламных и декоративных элементов
• И во многих других отраслях промышленности;

Особенности конструкции

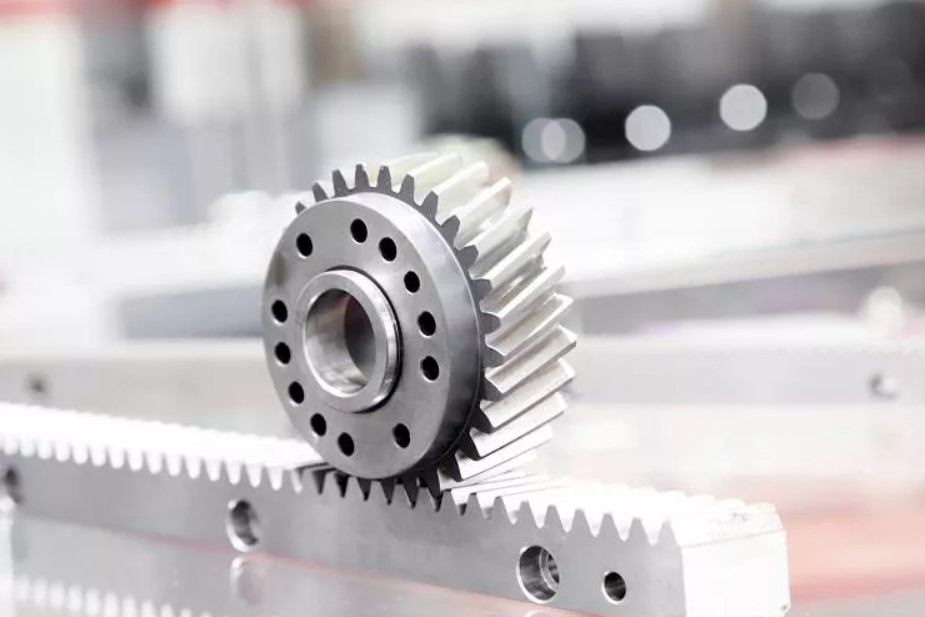

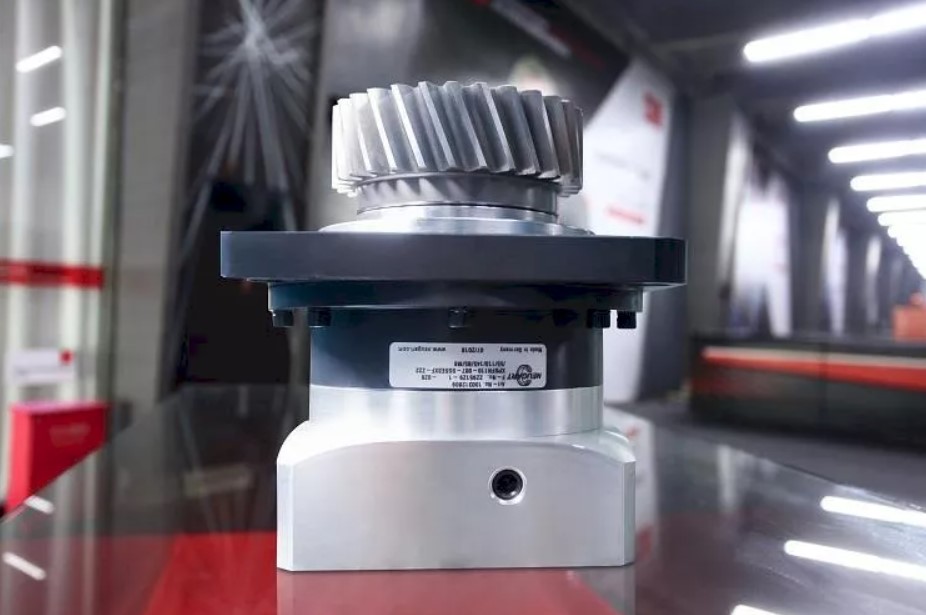

Оси X, Y, Z, U использует европейские сервопривода, укомплектованы редуктором высокой точности и жесткости, шлифованными шестернями и рейками, высокоточными линейными направляющими. устройством автоматической смазки, прибором удаления пыли и дыма из зоны резки, поддоном для удаления отходов

Компоненты станка – произведенные в Европе рейки, редукторы, блоки управления приводами и другие ответственные элементы.

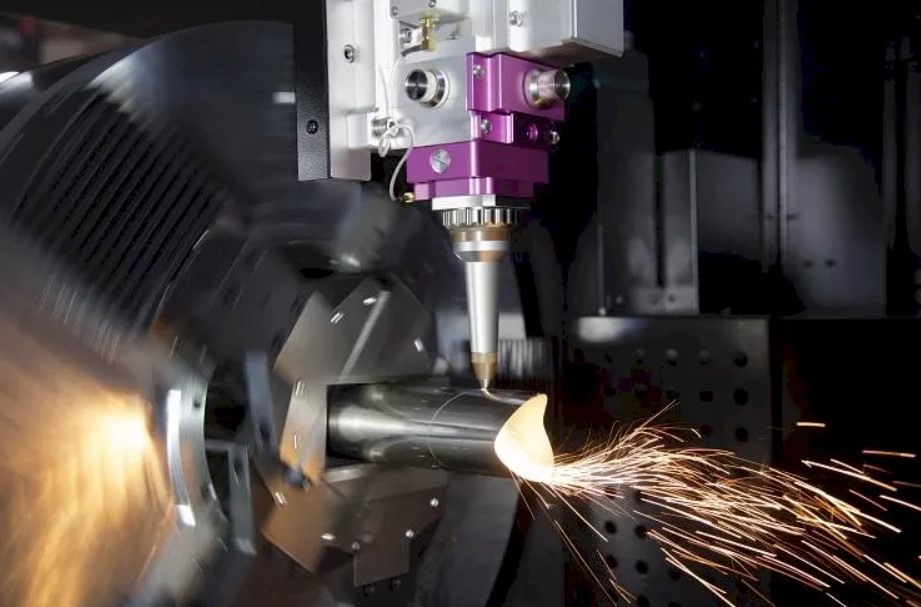

Самый главный компонент, головка лазерной резки – изготовлена на основании патентованной оптической технологии, разработана и спроектирована под руководством технических специалистов. Набор группы оптических линз оказывает большое влияние на качество пятна, увеличивая мощность потока и оптимизируя его качество и увеличивая толщину обрабатываемых деталей и повышая стабильность работы станка.

Оптическая система и головка лазерной резки

Наименование	Преимущество
Головка лазерной резки	Китайско-европейское совместное производство, применение патентов и технологическая поддержка.
Система лазерной индикации	Индикация красного цвета, прицеливание и позиционирование
Оптическая система	Китайско-европейское совместное производство, применение патентов и технологическая поддержка.
Коллиматор, группа оптические линз, фокусирующие линзы	Китайско-европейское совместное производство, применение патентов и технологическая поддержка. Набор группы оптических линз оказывает большое влияние на качество пятна, увеличивая мощность потока и оптимизируя его качество и увеличивая толщину обрабатываемых деталей и повышая стабильность работы станка

Рабочая зона
Макс.вес заготовки	зависит от типоразмера стола
Максимальная толщина реза	предоставляем параметры резки по запросу
Расстояние между патроном и головкой лазерной резки	180 мм
Длина заготовок труб, мм	3000-6000
Перемещения по осям
Ускорение	1,5G
Скорость перемещений, м/мин	120
Общие характеристики
Производитель	Laser DNE
Мощность источника -  кВт (или Вт)	1 000 - 6 000
Источник лазера	Raycus
Габаритные размеры - мм	2100*300*320
Система управления	CypCut
Обрабатываемые материалы:	углеродистые стали / нержавеющие стали / медь / алюминий
Длина волны лазера	1070 нм
Мощность источника	1000W-6000W
Точность позиционирования по осям X и Y	±0.05 мм
Точность повторного позиционирования по осям X и Y	±0.03 мм/1000 мм
Точность позиционирования по осям A1 и A2	±0.05º
Точность повторного позиционирования по вращающейся оси U	≤5 Arc Minutes
Применяемые CAD-форматы	DXF and PLT of Auto CAD; AI, Gerber, NC code etc.
Лазерная режущая головка	головка DNE Laser Member с автоматической системой отслеживания высоты и автофокусом
Автофокус	есть
Станина	сварная
Сервоприводы и контроллеры приводов	Schneider Electric и EtherCAT
Оповещение при низком уровне давления газа	да
Автоматическая регулировка давления режущего газа	O2
Поддерживаемые форматы файлов	DXF, PLT, AI, Gerber, коды ЧПУ и другие графические форматы программного обеспечения Auto CAD
Сигнализация неисправности лазера	да
Сигнализация ошибок при резке	да
Индикация низкого уровня давления газа	да
Сигнализация неисправности системы охлаждения лазера	да
Сигнальная лампа	есть
Вытяжка	есть
Потребляемая мощность, кВА	15-29 kW
Тип направляющих	Линейные направляющие HIWIN, Тайвань
Потребляемая мощность станка	15-29 kW

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
